V tomto článku se budu snažit popsat svůj další hw upgrade projekt: HIGH CDTV 030, kde jsem se snažil upgradovat Commodore CDTV do maximálních možností.
Začal bych seznamem co vše za hardware bylo použito:
CDTV board 2.2.1 s upgradovaným ECS čipsetem + nová 68k precizní patice – doporučuji!!!
Derringer 030/50 68882/50 32MB Fast RAM 60ns (nová nižší 68k patice kvůli A500 clockportům) REV.02
Subway USB s Poseidonem 4.4 + D-Link USB to LAN
Indivision ECS (coming soon)
2,5″ HDD via SCSI to IDE adaptér (coming soon)
A500 clockporty s malou úpravou by Svéťa 2008
picoPSU + adaptér do CDTV – prototyp od Iana
CDTV to SCSI od jopowera
BigRAM CD (1MB Chip RAM) – přímo od W.A.W. (THANKS Willi!)
CF reader – via SCSI to IDE adaptér (místo front CDTV memory card)
CDTV Scart modul – není ještě na foto
Myš/Joystick adaptér od jopowera
BootROMs 2.30 + Kickstart ROM 3.1
Externí hardware:
Commodore C1084S black (very rare!), CDTV black klávesnice, CDTV black ext. Floppy + CDTV black mouse + ještě jedna USB mouse via Poseidon 4.4
Práce na takto upgradované CDTV začala někdy v roce 2008 a byla přerušena z důvodu slabého originálního CDTV zdroje, který 030/50 a USB prostě neutáhnul!!! Pro nevěřící Tomáše – NIKDY TO NEZKOUŠEJTE S ORIGO CDTV ZDROJEM!!! (CDTV Turbo 020 utáhne ještě OK)
Napadla mě myšlenka alá EFIKA – picoPSU zdroj – malý, ale šikovný
Po delším laborování a poptávání mi nakonec známý Ian Stedman vyrobil dle mého námětu prototyp PCB picoPSU adaptéru pro CDTV, který běhá COOL a hlavně utáhne vše v poho!!! Díky Iane!!!
Konečně jsem tedy mohl pokračovat a stále pokračuji – zbývá vyřešit kam umístit 3x USB (1x USB vyhrazeno pro D-Link LAN), picoPSU power konektor a plánovaný VGA konektor od Indivisionu ECS (coming soon)
SCSI II 50 pin hardisk na foto je pouze pro účely testování a ve finále bude moje CDTV obsahovat 2,5″ HDD via SCSI to IDE redukci tak jako přední CF reader.
Origo 220V konektor díky přítomnosti picoPSU a jeho externímu napájení není potřeba, takže půjde pryč a místo něj plánuji new plech s 2x USB. (Třetí USB půjde zřejmě dopředu vedle CF)
D-Link USB to LAN adaptér půjde taky samo do CDTV jako samotné PCB.
Starý CDTV zdroj šel logicky ven a v CDTV je teď místo vhodné ještě např. pro grafárnu CV64/3D – uvidíme jak dopadne adaptér z expanzního CDTV konektoru na Zorro II.
Samozřejmě se takto nabušené CDTV s Derringerem 030 neobejde i bez úpravy vrchního krytu, který za mě již velmi elegantně vyřešil předchozí majitel tohoto CDTV – zde ještě nebylo USB, A500 clockporty a jiné úpravy.
Všechny další upgrady, zde budu postupně doplňovat a teď přestanu psát a hodím sem fotečky, které řeknou více jak 1000 slov.

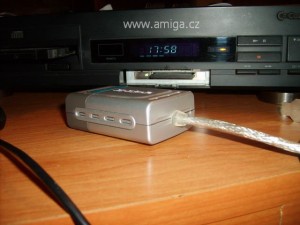

CF karta místo CDTV memory
CDTV & Subway USB & picoPSU
Derringer 030 with FPU & 32MB Fast RAM
HIGH CDTV 030
Zadní strana CDTV
HIGH CDTV 030 II
Na těchto fotečkách je ještě částečně vidět to, co je upraveno a je schované pod Derringerem 030:
A500 clockports & BootROMs 2.30
New 68000 Socket
CDTV cover - Derringer 030 modification
Tak tady je ještě vrchní kryt CDTV – skutečně to jinak elegantněji nešlo, hlavně Derringer 030 potřebuje dýchat a tak doufám, že skalní CDTV zastánci originálu prominou.
Amiga hardware...
Big Congratulation !!!
Vidím,že sis konečně dotáhnul do konce Svůj vytouženej sen-Fakt Paráda !!!
No a pokud to není tajné,můžeš zde jen tak sdělit ,no právě těm,co Nám spadla dolní čelist, kolik Tě tahle hračička vyšla,( ale napiš to normálně v Kč ),to jen pro případ,že by někdo z Nás omylem vyhrál ve Sportce ?!
Díky za gratulation. Toto moje CDTV není sice ještě zdaleka ve finále, ale už je ve stádiu funkčnosti a ladím více méně designové detaily. Tak jak píšu výše – např. vyřešit konektory a teď ještě řeším pomalost read/write u HDD. CDTV to SCSI obsahuje sice DMA, ale Fast RAM na turbíně je bohužel v jiné adresaci a tak data tečou only přes Chip RAM a ta je pomalá. Testuji DMA fix utilitku, která by měla malinko pomoci a nebo hw řešení v podobě další Fast RAM – BigRAM CD 8 ovšem zde je mechanická nekompatibilita a hlavně CDTV diagnostic konektor čeká pro CV64/3D pokud se to povede. Každopádně i se slow HDD je uvedená sestava pod OS 3.9 ready! Jo a cena – na tu se raději neptej. Hodně a to nejen za hardware, toho času stráveného nad laděním OS atd. Není to jako instalovat klasickou Amigu.
Panove, je to fakt pekne, parada, prajem takychto uspechov viacej, klobuk dolu.
Taky jsem se chtěl zeptat na cenu
Ono když má člověk nápady a ten správnej zápal pro věc, dá se s Amigou ještě i po těch letech lecos, ale ty ceny za všechno! Já plánoval nákup Mediatoru do A1200 a pak grafárnu a třeba něco dál. No a když jsem viděl na stránkách Elboxu cenu snad kolem šesti až sedmi tisíc jen za ten Mediator, tak jsem začal uvažovat, jestli je to vážně nutný mít doma. Takže uvidím, jestli se časem někde neobjeví něco za lepší peníz…
Jinak ještě: díval jsem se na tvůj – Svéťův profil na AKF – je to neuvěřitelný! Sbírka samosebou úžasná, mám skoro pocit, že jak někdo ukládá peníze do nemovitostí, tak ty je ukládáš do Amig. Jen mi někdo prozraďte kam se to všechno vejde?
A taky: říká se (a není důvod to vzhledem k povaze některých součástek zpochybňovat), že když se nějaký HW nepoužívá, je to horší, než když je v provozu. No a jestli Svéťo nevedeš kroužek malých amigistů, tak si nedovedu představit, že vše používáš. Nebojíš se, že to začne odcházet? Nebo prostě jednou za čas všechno zapneš (klasickej a stokrát vykradenej scénář s noční ulicí, která se rázem ponoří do tmy) a necháš rozdejchat?
@ kalif: Ahoj a díky,
) mám – no jeden Amiga Haus + další menší
O můj hardware se bát nemusíš, je o něj pečováno s maximální pečlivostí. Jinak vlastnictví mé sbírky nepřináší pouze pozitivní věci, ale člověk si musí holt zvyknout a některé věci řešit s nadhledem. Kroužek malých Amigistů
nevedu, ale existuje jeden big sen s Amiga muzeem u D8, ale to je běh na dlouhou trať. Koukám, že jsem atakován žádostmi o cenu – takže několik „pár“ desítek tísíc Kč + hromada free time, kterého nemám nikdy dost a to nejsem sám, kdo by ho potřeboval víc.
S těma nemovitostma jsi to napsal přesně – něco na tom bude. Kde to vše (na AKF je jen část – není nutno prezentovat vše
To Svéťa: Zdravíčko chlapisko
– to je náááádherná práce
… To jsem vůbec netušil, že se dají dělat i se CDTV taková kouzla
– klobouk dolů
…
(už ji znám díky Tobě
)
P.S. a na cenu se Tě fakt ale fakt ptát už nebudu
Amiga CDTV má sama o sobě své osobní kouzlo. Ale tohle? To je jako udělat Riku Sato ještě více sexy! Neskutečné!
Díky, akorát jsem musel použít strejdu Googla, jelikož tebou zmíněnou pani neznám – už mám ovšem jasno
Zdravim, velmi pekná prestavba. Mam na Teba ale jednu otázku. Konektor CDTV-SCART si kúpil, alebo si ho vyrobil, nechal vyrobiť ? Už dlho ho zháňam, ale nikde sa už kúpiť nedá (pochopiteľne). Chcel by som Ťa poprosiť, či by si mohol ten plošák toho konektora odfotiť z obidvoch strán, aby som si ho mohol nechať vyrobiť. Díky
Ahoj a promiň, že ti odpovídám až teď. Samozřejmě používám originální Scart CDTV modul, kterým se nahradí v zadní části CDTV originální RF modulátor. Sehnat se dá skutečně težko, ale myslím, že bych měl ještě nějaký mít – musím se podívat. Napiš mi případně email. Když je „čas“ tak dělám doma takovou malou inventurku. Bohužel v posledních měsících nemám vůbec čas, tak měj případně strpení. Díky.
Voodoo + Sveta : Tohleto si myslím,že vyrobit nebude až zas tak velkej problémek,vždyt když se človíček koukne do dokumentace,musí chtě-nechtě vyčmuchat signály RGB + Composet sinchropulz a dát tomu nějakou zem a také samozřejmě i Audio,no a jeto,víc pro Scart není zapotřebí !!! Samosebou,že se dají provést i jiné vychytávky. Za jedno vodpoledne se to dá v poho spáchat !?
Zohnal som procesor MC68HC000LP16. Je mozne ho vyuzit v CDTV alebo inej Amige, ktora ma 68000 procesor ? Myslim A500 alebo A2000. Teda sposobom ze nepotrebuje nejaku pridavnu turbokartu, len zmena procesora + oscilator. Vie niekto ??
Osobně nevím, ale určitě ti odpoví někdo fundovanější. Pokud má stejné pouzdo a zapojení vývodů, tak by měl a nejlépe je to vyzkoušet i v praxi.
Tak tento procesor v Amize určitě použít můžeš. Nicméně „přestavba“ na 16 (resp. 14) Mhz se už tolik nevyplatí. Spousta programů i her je v danou chvíli nestabilních. Pamatuji, že svého času měl takto upravenou svou A500 Lewis (ano, ten z Excaliburů). Nárust výkonu byl znát u vektorových záležitostí bez timingu (F1GP ho třeba má, s patchem ho na 00ce nepustíš). Rychleji šlapal Frontier, hry od Accolade a nějaké drobnosti. Z aplikací snad stál za zmínku Scenery Animator. Lepší je osadit Amču nepřetaktovanou 010kou a dovybavit opravdovou FastRAM. V danou chvíli se přiblížíš výkonu 68EC020 (z A1200) na půl cesty bez nějakých větších HW zásahů a s větší kompatibilitou – navíc ti bude fungovat drtivá většina WHDload her.
68000 je pořád 68000, moc srandy si s ní neužiješ.
Hele pane Svéťo, vy by jste mi mohl darovat jednu z vašich Amig co máte zaregistrovány na AKF.
Konkrétně tuhle : Amiga 500+ 040 33 - - 12 ECS 9 AmigaOS 3.9 Progressive 040/500, GVP SCSI řadič s 8MB FastRAM + GuruROM 6.14, A500 clockport adaptér + Subway USB + D-Link USB to LAN, ZIP 100MB SCSI, CDRW Yamaha SCSI.
No nebuďte škrt – do hrobu si to všechno nevezmete, já vám na váš mail pošlu adresu, no a v pátek už bych jí mohl mít doma…..tak šup balit a neztrácejte drahocenný čas….čekám XDDDD
Jo už jsem si uklidil stůl…
Hi Sveta,
Very nice cdtv! When you fit the derringer did you have to do something with the front connectors on the motherboard? Picture is cut off, cant see
Hi, Thanks. No problem with front CDTV connectors. Only A500 clockport adapter (under Derringer 030) has small PCB upgrade. Regards, Sveta
